2. Organisasi Memori AT89C52 [9,10]
Mikrokontroler
flash AT89C52 memiliki ruang alamat
memori yang dibagi menjadi dua bagian yaitu memori data dan memori program.
AT89C52 mempunyai struktur memori dan ruang alamat yang terpisah antara memori
program dan memori data. Pemisahan memori ini akan menyebabkan memori data
dapat diakses dengan alamat 8-bit. Sehingga data dapat dengan cepat dan mudah
disimpan dan dimanipulasi oleh CPU 8-bit. Disamping itu alamat memori data

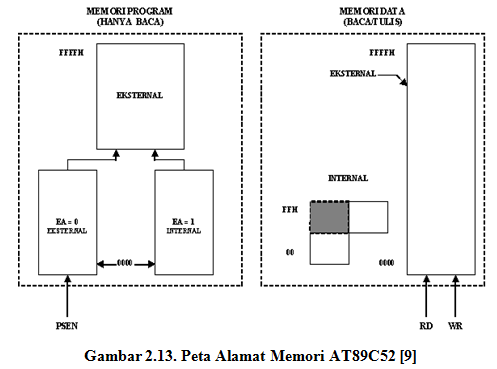

16-bit juga dapat dihasilkan melalui register DPTR. Hal ini ditunjukkan pada
gambar berikut:
Memori program hanya bisa dibaca saja.
Terdapat memori program yang bisa diakses langsung hingga 64Kbyte. Sedangkan strobe (tanda) untuk akses program
memori eksternal melalui sinyal PSEN atau Program
Store Enable.
Memori data menempati suatu ruang
alamat yang terpisah dari memori program. Memori eksternal dapat diakses secara
langsung hingga 64Kbyte dalam ruang memori data eksternal. Komputer akan
memberikan sinyal baca dan tulis, RD dan
WR, selama pengaksesan memori data eksternal.
Memori data eksternal dan memori
program eksternal dapat dikombinasikan dengan cara menggabungkan sinyal RD dan PSEN melalui gerbang AND dan
keluarannya sebagai tanda baca ke memori data atau memori program eksternal.
